图中标线帮助理解空间与点位关系，没有给出施工尺寸。
- 核对水平和垂直基准
- 结合柜体电器复核
- 保留确认后的图纸
检查主题

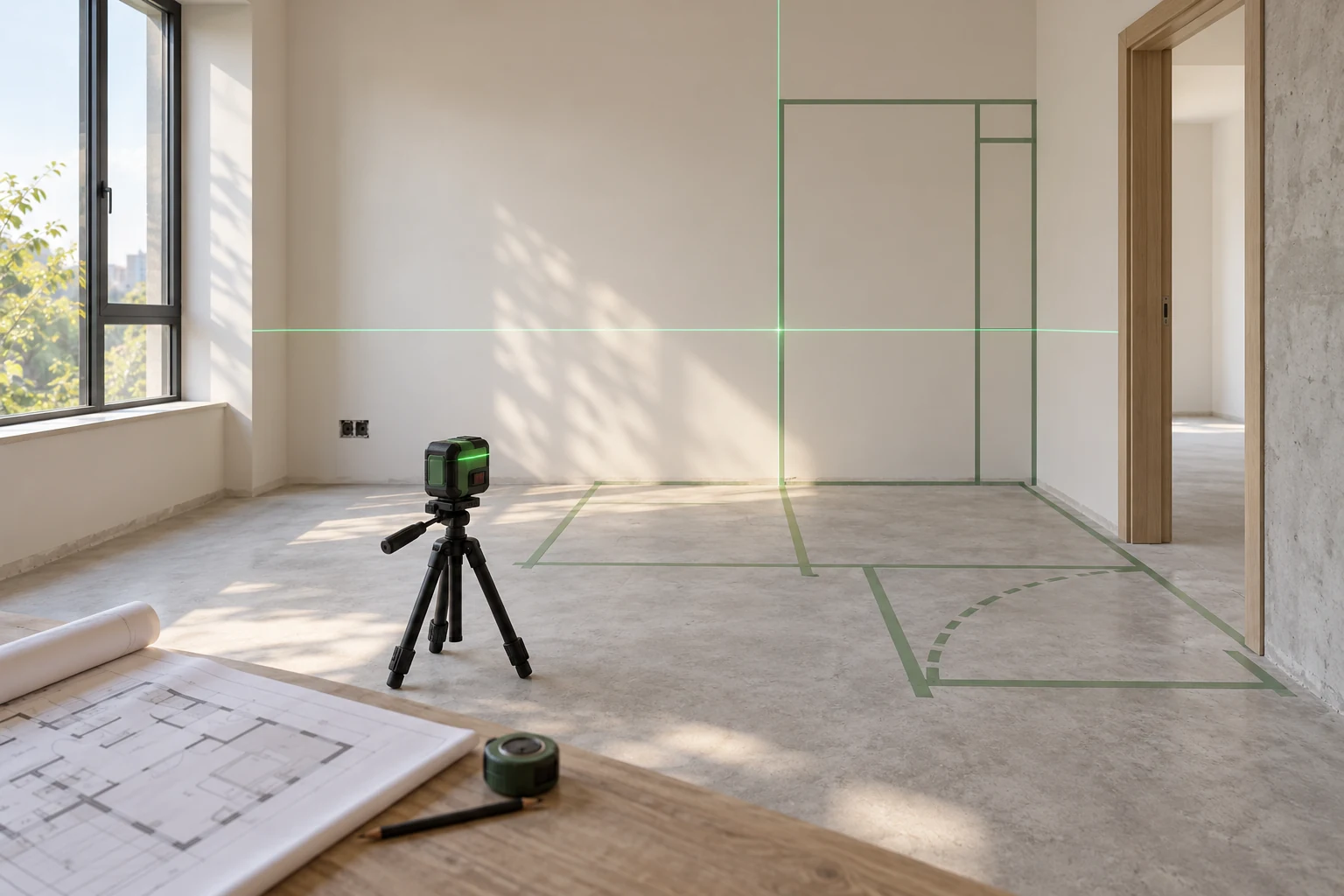

水电点位与基准线
水电交底后，现场点位线应清晰、完整；开关、插座的水平线与水平、垂直基准线要能分清。
核对线条的水平与垂直，以及同一房间同类点位的标高；设计有不同高度时，应在图纸和现场同时说明。
把床头、台面、柜体、门扇和设备放回点位旁边核对，确认后保存带位置的照片与图纸版本。
这一项，怎样核对？
- 业主可以看
- 把床、台面、柜门和电器位置带入现场，看看插座、开关会不会被挡住。
- 请专业人员查
- 复核基准线、点位标高和图纸尺寸，协调各工种的定位关系。
- 建议留下
- 确认后的点位图、版本日期、每个房间的定位照片。
名词，换个说法
这几个词，是什么意思？
- 标高
- 相对约定基准的高度，用来把点位、地面、门窗和设备的位置统一起来。
- 完成面
- 施工完成后最终看到或使用的表面；定位时要把各层材料厚度算进去。
ASK · CHECK · KEEP
到现场，可以这样问
- 柜子、门扇和家具会不会遮住这些点位？
- 同类点位的高度差是设计需要还是定位问题？
- 确认后的现场照片对应哪一版图纸？
记录具体位置
写清房间、部位、照片编号和实际发现，避免只写“有问题”。
处理之后再复核
把处理人、处理方式、复核结果和日期留在同一条记录里。
带到现场 / 检查清单
逐项沟通，留下结果。
勾选表示已沟通或已记录，不代表专业验收合格。仅保存在当前浏览器。
水电点位弹线
内容依据与使用说明
依据成都市建筑装饰协会 T/CDZS 005—2024，相关章节 6.3，并对照附录检查表整理。本文是筑宅精造整理的客户阅读指南，原标准编号及发布机构保持原义。
施工参数、试验方法和合格判定应结合项目适用的现行要求、图纸、材料设备说明及合同确定。涉及结构、电气、燃气等事项，由相应专业人员实施和检查；AI 图只说明场景与观察位置。
